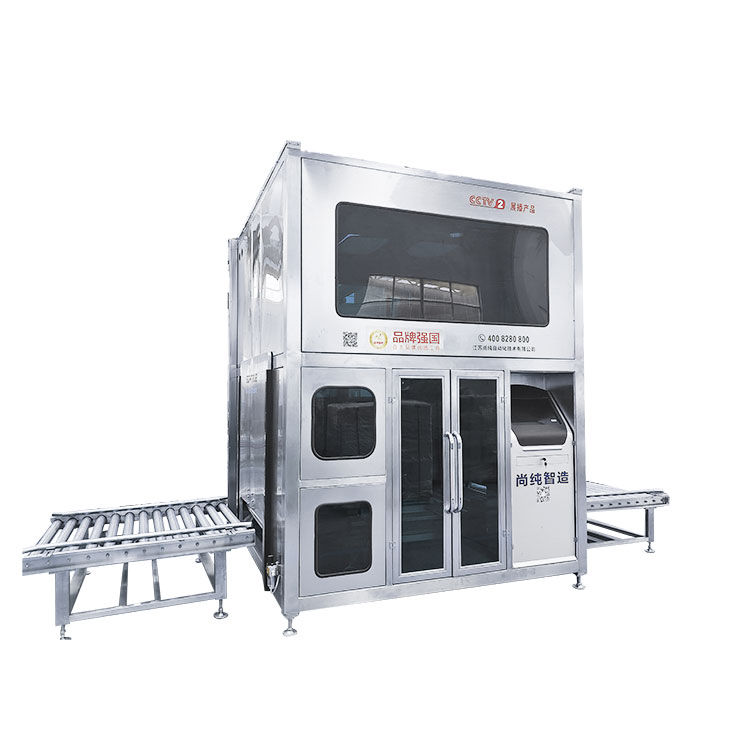

200L 1000L vizualiai visiškai automatinė pildymo mašina

(Įrangos išvaizda skirsis priklausomai nuo pritaikytos funkcijos arba techninio atnaujinimo, atsižvelgiant į fizinį objektą.)

„Somtrue“ yra profesionalus gamintojas, įsipareigojęs pasauliniams klientams teikti geresnius produktus ir paslaugas. Mūsų 200L 1000L vizualinis visiškai automatinis pildymo aparatas yra ne tik gerai priimtas vidaus rinkoje, bet ir pelnė platų pripažinimą tarptautinėje rinkoje. Nenutrūkstamų pastangų ir nuolatinių naujovių dėka „Somtrue“ ir toliau tobulina savo techninį lygį ir gamybos pajėgumus, kad patenkintų augančius pasaulinių klientų poreikius. Tikime, kad abiejų pusių pastangomis ir bendradarbiavimu sukursime geresnę ateitį! Nesvarbu, ar tai esamas klientas, ar naujas partneris, mes tikimės augti kartu su jumis ir pasiekti didesnės sėkmės bei pasiekimų. Išsiaiškinkime iššūkį kartu, kurkime didesnę vertę klientams ir dalinkimės pramonės plėtra bei pažanga!

200L 1000L vizualiai visiškai automatinio pildymo mašinos apžvalga:

Išmanioji pakavimo sistema, specialiai sukurta 200 l statinėms sprogimui atsparioje aplinkoje, skirta 200 l statinių (įskaitant padėklą) pakavimui. Naudodamas vizualinės paieškos burną, jis gali realizuoti automatinį 200 l talpos statinės automatinio atidarymo, automatinio nardymo, automatinio greito užpildymo, automatinio nutekėjimo, automatinio sandarinimo siūlų dangtelio ir kitus visus procesus.

Pagrindinė užpildymo dalis naudoja aplinkos apsaugos rėmą, iš kurio galima matyti langą, ir automatiškai perkelia duris į kibirą ir iš jo, o tai užpildant gali sudaryti uždarą erdvę. Šios mašinos elektrinę valdymo dalį sudaro PLC programuojamas valdiklis, svėrimo modulis, vizualinė sistema ir kt., pasižyminti stipria valdymo galimybe ir aukštu automatizavimo laipsniu. Naudojant be statinės užpildymo funkciją, negalima užpildyti statinės angos, kad būtų išvengta medžiagų švaistymo ir taršos, todėl mašinos elektromechaninis integravimas buvo puikus.

Pripildymo kiekio kontrolei realizuoti naudojamas svėrimo veikimo principas. Pripildymo vožtuvo atsidarymo laiką valdo programuojamas valdiklis PLC, o medžiaga patenka į (arba transportuojama per siurblio padavimą) į konteinerį. Šios mašinos užpildymo skyrius atlieka greitą ir lėtą užpildymą per dvigubą storą ir ploną vamzdyną, o lėtas užpildymo srautas yra reguliuojamas. Pradinio užpildymo metu dvigubas vamzdynas atidaromas tuo pačiu metu. Pasibaigus užpildymo laikotarpiui, nardymo cilindras pakyla į statinės angos padėtį, žaliavinis vamzdynas uždaromas, o plonas vamzdynas toliau lėtai pildosi iki nustatyto bendro pripildymo tūrio. Užpildymo pabaigoje atliekamas automatinis gręžimo uždengimas.

Įranga turi svėrimo ir grįžtamojo ryšio sistemą, kuri gali nustatyti ir reguliuoti greito ir lėto pildymo tūrį.

Jutiklinis ekranas vienu metu gali rodyti esamą laiką, įrangos veikimo būseną, užpildymo svorį, kaupiamąją galią ir kitas funkcijas.

Įranga turi signalizacijos mechanizmo, gedimų rodymo ir greito apdorojimo schemos funkcijas.

Užpildymo linija turi blokavimo apsaugos funkciją, užpildymas automatiškai sustoja, o užpildymas automatiškai, kai užpildas yra vietoje.

Šioje mašinoje yra visas dangtis, viena kaušo pusė atvira, palaikoma natūrali ventiliacija; likusi dalis yra uždara konstrukcija, su langais ir su maža ventiliacija rankiniam valdymui.

Ši mašina yra visiškai uždarytas dangtelis, su slėgio sąsaja, gali mikroįkrauti įrangą, sumažinti išorines dujas į įrangą.

Pagrindiniai techniniai parametrai:

Vizuali padėties nustatymo sistema

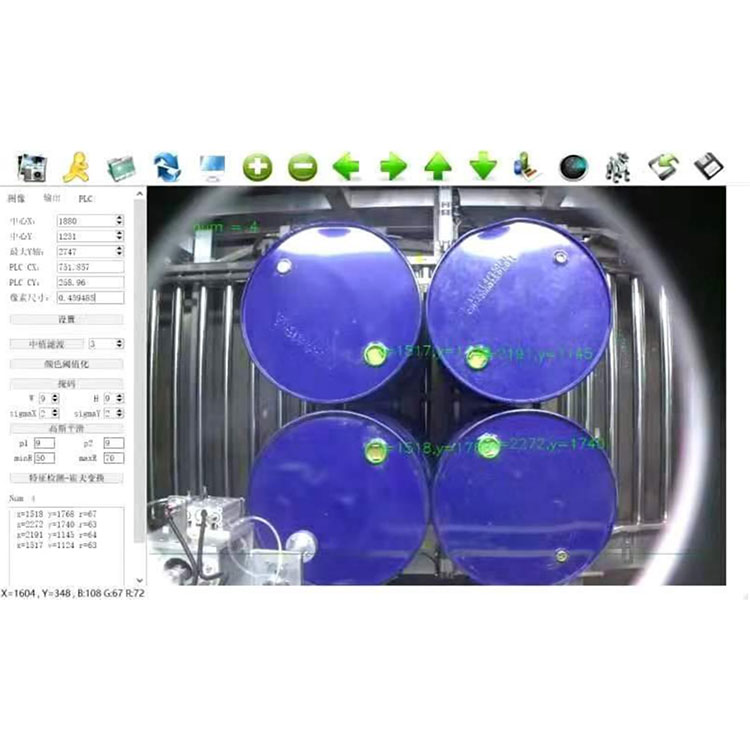

Vizija: naudoti pramoninę išmaniąją kamerą, įdėtą į vaizdo sprogimo izoliavimo mašinos dėžę, kad veiktų. Iš išmaniosios kameros ir PLC valdymo koordinačių judėjimo sistemos nukreipia pripildymo pistoletą į vamzdžio angą.3 D koordinačių judėjimo sistema: kreipiamųjų bėgių sistema ir sprogimui atsparus lėtėjimo variklis.

Pagrindinė funkcija:

Automatinė paieška: vizualinis padėties nustatymas, koordinačių judančios sistemos paieška, pildymo pistoleto lašo užpildymas.

Greitas ir lėtas dvigubo greičio automatinis kiekybinis užpildymas: užtikrinti užpildymo tikslumą ir gamybos pajėgumus;

Užpildymo forma: užpildymas ant skysčio lygio arba po juo;

Pneumatinis pagrindo vožtuvas visada yra plačiai atidarytas, lėtai pridėkite priekinio galo srauto ribą - sulėtinkite pildymo pistoleto išleidimo angos srautą;

Skysčio puodelio konstrukcija – sumažina likusio skysčio nutekėjimą po perfuzijos;

Automatinis ir rankinis kiekybinis užpildymas – paprastas valdymas ir priežiūra;

Automatinio lupimo funkcija – įveikia nenuoseklių talpyklos užpildymo svorio faktorių įtaką tikslumui;

Vertės taškas reguliuojamas-kiekybinis užpildas, pritaikytas įvairiems svorio diapazonams;

Automatinė diagnostika, gedimų signalizacija-padidinti sistemos darbo patikimumą;

Apsauginis blokavimo kaušas vietoje, purškimo pistoletas žemyn; užpildyti pistoleto viršaus vamzdžio grąžinimą;

Savaime užsifiksuojantis valdiklis – prieš užpildydami patikrinkite antgalį;

Produkto nustatymo saugykla – gali saugoti iki įvairių skirtingų produktų svorio nustatytų verčių ir susijusių perfuzijos parametrų;

Tolerancijos aptikimas – automatinis užpildymo klaidos aptikimas;

Jutiklinis ekranas – kiniška sąsaja, intuityvus, patogus nustatymas.

Pavojaus signalas – tikslus iki gedimo taško.

Automatinė valdymo sistema

Visą liniją sudaro kelios PLC sistemos, kurios gali būti valdomos nepriklausomai ir blokuojamos viena kitą. Ji turi sistemos savikontrolės, gedimų rodymo aliarmo, tikslumo, greičio, išėjimo ir tt funkcijas. Kiekviena sistema turi savo žmogaus ir mašinos sąsają, o visus parametrus galima valdyti žmogaus ir mašinos sąsajoje. Pateikite išsamią dujotiekio valdymo proceso schemą ir loginę diagramą.

Galima laikyti užpildymo medžiagos tipą, partijos kiekį, datą, statinės svorį, laikymo laiką ir kitas įrašymo funkcijas

Užpildymo sistema ir atviro gręžimo dangtelio sistema

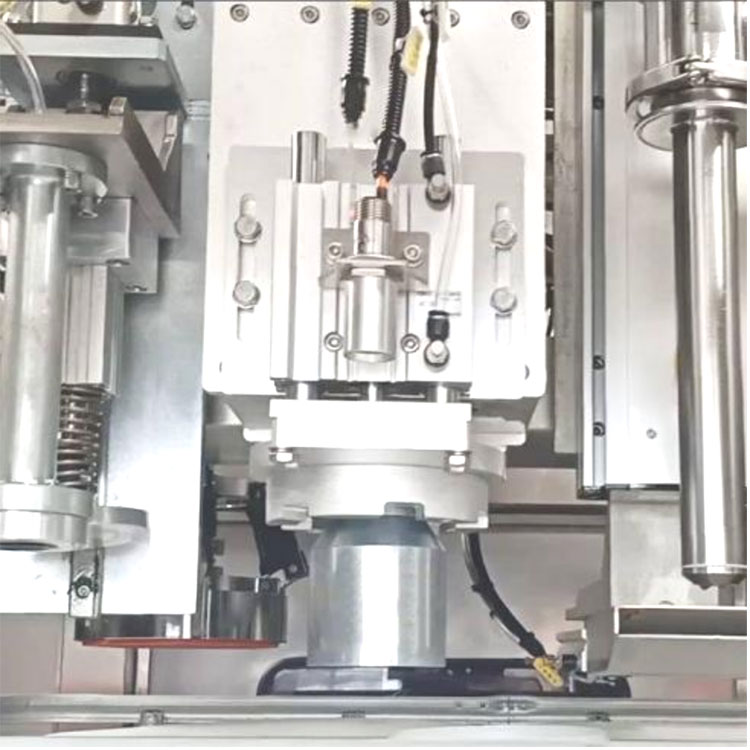

Užpildymo pistoleto galvutė: išorinio blokavimo pavidalu, užpildymo metu automatiškai pasiners į vamzdžio angą (vamzdžio dugną), o užpildžius automatiškai pakils. Užpildymo pistoleto galvutė yra tuščiavidurio dizaino, o medžiagą galima išvalyti uždarius pistoleto galvutę, kad būtų išvengta medžiagos purslų.

Apatinėje užpildymo pistoleto galvutės dalyje yra cilindrą tęsianti skysčio plokštė. Po užpildymo užpildymo galvutė pakyla, o išleidimo plokštė išsitraukia, kad medžiaga neužterštų pakavimo ir transportavimo linijos korpuso. Skysčio jungiamasis diskas skirtas išmontuoti laisva ranka, kurį galima išardyti be įrankių ir patogu valyti.

Atviras dangtis, sukimo dangčio dalis: naudojant įmonės patentuotą technologiją, galima supakuoti sukamąją dangtelio galvutę ir statinės paviršių vertikaliai, taip pat gali būti lygus, lengvai atidaromas dangtis ir sukamas dangtelis, nepažeidžiamas dangtis, nepažeidžiamas dangtis , sandaraus dangtelio sandarinimo laipsnis yra aukštas.

Jutiklinis ekranas ir svėrimo sistema

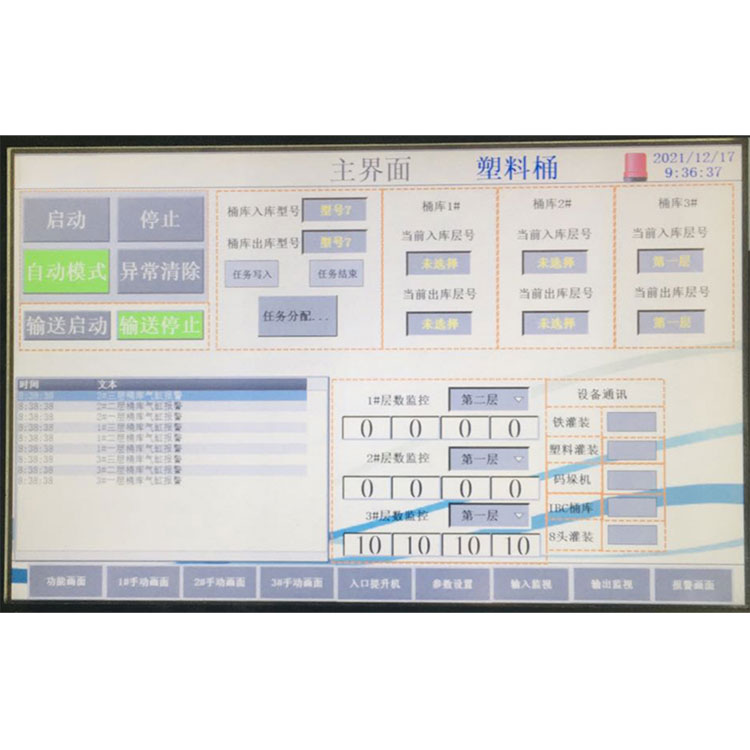

Medžiagos užpildymo parametrų nustatymas ir valdymas naudojant jutiklinį ekraną, paprastas ir intuityvus, su temperatūros rodymu, gedimų diagnostika ir aliarmu, greita funkcija. Jis turi atminties saugojimo programos funkciją, gali saugoti kelis parametrų rinkinius ir peržiūrėti istorinius duomenis. Gali automatiškai apskaičiuoti matavimo nuokrypį ir gali būti pavadintas skirtingoms programoms, keisti skirtingas specifikacijas ar pakeisti gamybos pajėgumus, tik reikia koreguoti skirtingus parametrus, gali pagerinti darbo efektyvumą. Svėrimo sistema naudoja garsųjį Amerikos prekės ženklo jutiklį, kad būtų užtikrintas užpildymo tikslumas. Be to, sistema turi apsaugos nuo alyvos funkciją, o jutiklį patogu montuoti, išimti ir taisyti.

Svarstyklių lentelė turi apsauginę funkciją, kai ginklo vamzdžio galvutė automatiškai grįžta atgal. Ir apsaugotas maksimaliu užpildymo laiku.

saugos blokavimas

Apsauginis blokavimas tiekimo vietoje:

Maitinimo metu įstatykite 1 ir 2 mygtukus. Kai padėklas padėtas ir transportuojamas ant viršaus, paspauskite mygtuką #1, tada surinkimo linija pažymės Nr.1 ​​ženklą ir pristato padėklą į Nr.1 ​​pildymo įrangą.

Dar kartą, kai padėklas padėtas ir transportuojamas ant padėklo, paspauskite mygtuką Nr.2. Tada surinkimo linija turi ženklą Nr.2 ir pristato dėklą į Nr.2 pildymo įrangą.

Kai Nr. 1 užpylimas iškraunamas, surinkimo linija turės užbaigimo ženklą Nr.1, o prie Nr.2 pildymo įrangos į kitą stotį nevažiuos.

Pildymo saugos blokavimas:

sotumo išėjimas:

Kai atsidaro apsaugos durys, pristabdykite dabartinį veiksmą;

Uždarius apsaugines dureles, nenormali prieigos kontrolė pašalinama, o užpildymas tęsia įprastą veikimą.

Nardymo blokavimas:

Už pildymo kaušo angos sugeneruojamas nenormalus žemo slėgio signalas, o pildymo galvutė pakyla į pradinę padėtį ir išsprendžiama rankiniu būdu.

Antsvorio užpildymas:

Pildymo bandymas, užpildymas viršvalandžiais, visos mašinos pildymo sustabdymas, signalizacija, rankinis įsikišimas.

Užpildymo užsikimšimo signalizacija

Kamera priima neįprastą signalą

Nenormalus gaunamos ir išeinančios medžiagos signalas
